滾珠絲杠反相器作用 反相器種類
滾珠絲杠反相器有多種形式，其主要作用就是連接滾珠循環的兩端，使每個滾珠循環回路都是閉路循環，其在螺帽和滾珠絲杠軸之間做無限循環運動。

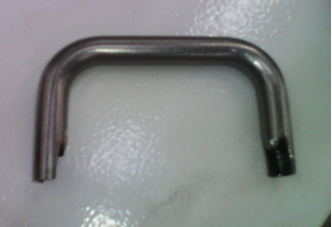

不同的循環方式反相器也不一樣，內循環的一般是鏈接相鄰兩條滾道形成一個循環回路。端蓋循環和端部導流是在螺母兩端各有一個反向器，形成循環回路。外循環，是使用一根彎管將鋼球從一頭導出另一頭導入形成回路。
內循環有三種反相器，按照外型分為，圓形和腰型，還有這一種是反向板，配合螺母內螺紋弧度安裝進去，用S型彎道進行循環，國內最長見的是圓形內循環反相器，而且是塑膠的，國外一般采用金屬腰型反相器居多。
